Операционные усилители



Инвертирующий усилитель






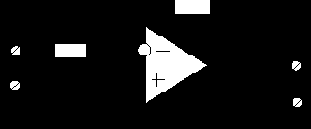

                                      R1          А           Rос

                    Uвх                         Uд

                                                                                             Uвых

                                                                                                         Рис. 6

     Как следует из самого названия, входной и выходной сигналы инвертирующего усилителя сдвинуты по фазе на 180º. Если на схему подать положительное Uвх, то Uд станет положительным и выходной потенциал начнет снижаться до тех пор пока напряжение на инвертирующем входе (точка А на рис.6) не станет почти нулевым: Uд = Uвых / А ? 0.

     Таким образом, R1 и Rос действует как делитель напряжения между Uвых и Uвх, и отношение Uвых / Uвх равно таковому для Rос/R1. Точку А часто называют потенциальной землей, потому, что ее потенциал почти равен потенциалу земли, так как Uд, как правило, весьма мало.

     Чтобы получить выражение для коэффициента усиления с обратной связью, еще раз напомним, что

, а Rвх усилителя весьма велико. Поскольку
  и
, можно написать, что:

.

Знак минус перед правой частью этого равенства означает, что выход инвертирован. Полагая Uд = 0 (так как А > ?), получим

. Коэффициент усиления с обратной связью рассматриваемой схемы равен
.

     Входное сопротивление схемы инвертирующего усилителя равно R1, в силу того, что, благодаря обратной связи, в точке А на рис.6 сохраняется приблизительно нулевой потенциал. Сопротивление R1 должно быть выбрано так, чтобы не нагружать источник входного сигнала, и, естественно, Rос должно быть достаточно большим, чтобы чрезмерно не нагружать операционный усилитель.
