АЦП с параллельным интерфейсом выходных данных


АЦП с параллельным интерфейсом выходных данных

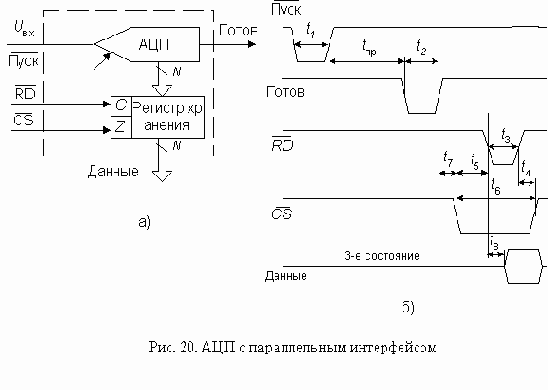

    АЦП с параллельным интерфейсом выходных данных. В простейших случаях, характерных для параллельных АЦП и преобразователей ранних моделей, интерфейс осуществляется с помощью N-разрядного регистра хранения, имеющего три состояния выхода. Здесь N - разрядность АЦП. На рис. 20 представлена функциональная схема такого АЦП и временные диаграммы работы интерфейса.

    На нарастающем фронте сигнала "Пуск" УВХ преобразователя переходит в режим хранения и инициируется процесс преобразования. Когда преобразование завершено, на выходную линию "Готов" выводится импульс, что указывает на то, что в выходном регистре АЦП находится новый результат. Сигналы "CS" (выбор кристалла) и "RD" (Чтение) управляют выводом данных для передачи приемнику.

    Для того, чтобы упростить связь многоразрядного (N>8) АЦП с 8-разрядным микропроцессором или микроконтроллером в некоторых ИМС (например, МАХ167) реализована побайтовая выдача выходного слова. Если сигнал HВEN, управляющий режимом вывода, имеет низкий уровень, то старшие биты выходного слова поступают на соответствующие им выводы (для 12-разрядного АЦП на выводы DO8...DO11). В противном случае они подаются на выводы, соответствующие младшему байту (для 12-разрядного АЦП на выводы DO0...DO3).
