АЦП с последовательным интерфейсом выходных данных


АЦП с последовательным интерфейсом выходных данных

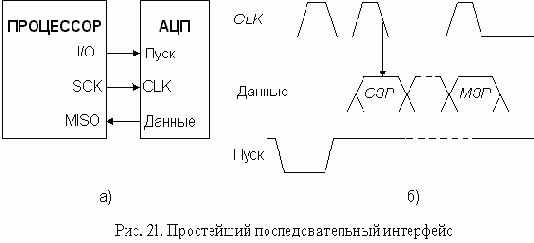

    АЦП с последовательным интерфейсом выходных данных. В АЦП последовательного приближения, оснащенных простейшей цифровой частью, таких как 12-битный МАХ176 или 14-битный МАХ121 выходная величина может быть считана в виде последовательного кода прямо с компаратора или регистра последовательного приближения (РПП), как это указано в п. 4.1. На рис. 21 представлена функциональная схема такого интерфейса (а) и временные диаграммы его работы (б).

Простейший последовательный интерфейс

    Здесь приведена схема, реализующая SPI-интерфейс. Процессор является ведущим (master). Он инициирует начало процесса преобразования подачей среза на вход "Пуск" АЦП. С тактового выхода процессора на синхровход АЦП поступает последовательность тактовых импульсов. Начиная со второго такта после пуска на выходе данных АЦП формируется последовательный код выходного слова старшими битами вперед. Этот сигнал поступает на MISO (master - input, slave - output) вход процессора.

    Простейший интерфейс обеспечивает наименьшее время цикла "преобразование - передача данных". Однако он обладает двумя существенными недостатками. Во-первых, переключение выходных каскадов АЦП во время преобразования привносит импульсную помеху в аналоговую часть преобразователя, что вызывает уменьшение соотношение сигнал/шум (например, для АЦП AD7893 среднеквадратическое значение шума при передаче данных во время преобразования почти в три раза больше, чем при считывании данных после преобразования). Во-вторых, если АЦП имеет большое время преобразования, то процессор будет занят приемом информации от него существенную часть вычислительного цикла. По этим причинам современные модели АЦП с последовательной передачей выходных данных оснащаются выходным сдвиговым регистром, в который загружается результат преобразования из РПП. Временные диаграммы такого интерфейса приведены на рис. 22.

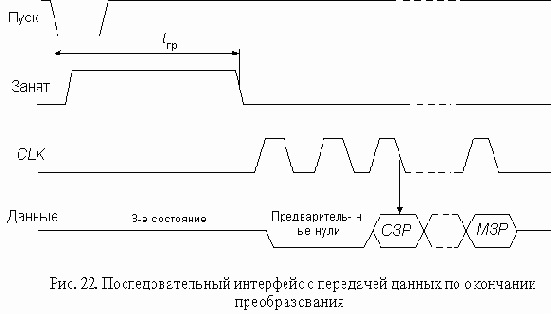

Последовательный интерфейс с передачей данных по окончании преобразования
