Как работает АОН



Моделирование

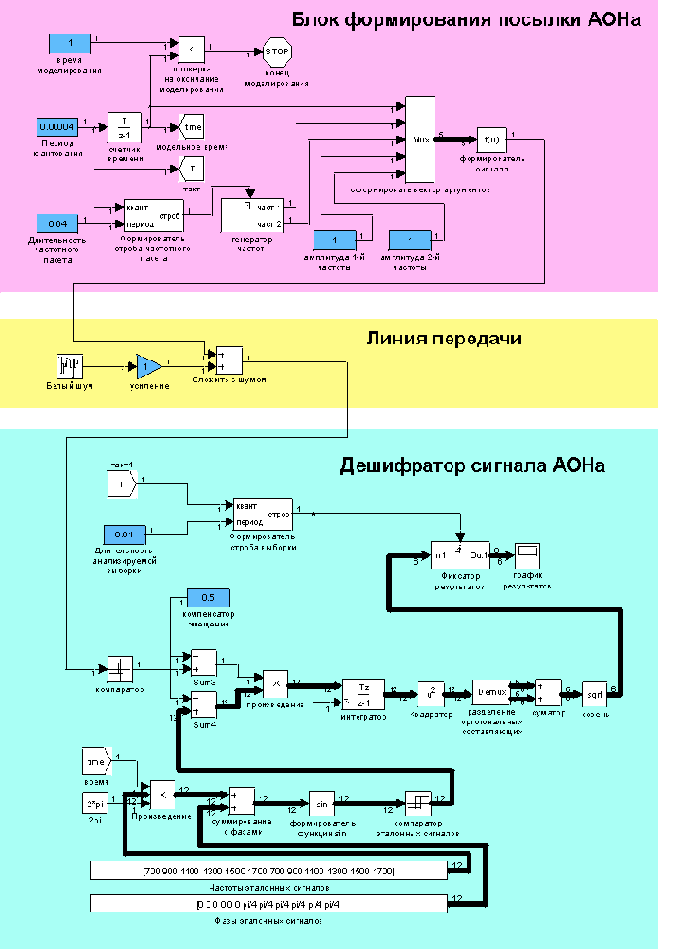

Ниже представлена схема созданная в среде SIMULINK и изображающая модель процесса генерирования и декодирования посылки АОН. Модель, естественно, отражает математическую основу процесса, а не скажем, физическую структуру некоего абстрактного устройства, т.е. здесь не стоит искать аналогии с функциональными электронными блоками, хотя в некоторых случаях это возможно. Как видно из схемы здесь можно варьировать множество параметров модели? включая: период дискретизации сигнала в АОНе, длительность анализируемой выборки, кодируемую числовую последовательность, продолжительность частотного пакета, мощность шума, амплитуду частот в пакете, время моделирования, гистерезис компаратора АОНа. Не составляет труда заменить компаратор в модели на АЦП.

Результатом моделирования является вычисляемый параметр, изменяющийся после каждой анализируемой выборки и определяющий уверенность приема сигнала определенной частоты в данный момент.

На выходе модели стоит блок вывода графиков уверенности приема всех 6-ти частот стандарта АОНа после каждого цикла анализа поступающего сигнала. А все это ради того, чтобы определить, где же та граница, которая позволит принять решение о приеме ожидаемого сигнала и возможно ли ее определение вообще при заданных условиях.
