Карта PCI для приема спутникового вещания в формате DVB

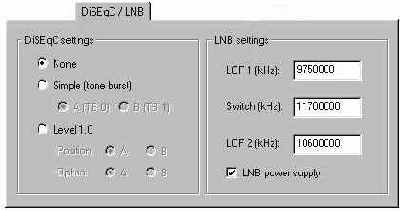

Закладка DiSEqC / LNB


Установки на этой закладке позволяют задать параметры связи DVB-карты с устройством для приема спутникового сигнала. Изменения вступают в силу после нажатия кнопки Apply.



Установки DiSEqC

Параметры DiSEqC (Digital Satellite Equipment Control, управление цифровым спутниковым оборудованием) имеют значение только в том случае, если DVB-карта соединена со спутниковым приемным устройством, способным принимать сигналы с различных спутников в разных орбитальных положениях, и комбинация сигналов от разных антенн производится засчет блоков переключения DiSEqC или мультиплексора DiSEqC.

None

Выберите эту опцию, если DVB-карта непосредственно подключена к одной антенне, принимающей только один спутник.

Simple (tone burst)

Выберите эту опцию, если DVB-карта подключена к блоку переключения с функцией "Tone Burst Control” ("Управление тоновыми импульсами") (также называемой ~Mini-DiSEqC~ или ~Simple DiSEqC~ – "Обычный DiSEqS"). В этом случае вы можете выбрать один из двух антенных сигналов (орбитальных позиций).

DiSEqC-Level 1.0 (DiSEqC – Уровень 1.0)

Выберите эту опцию, если DVB-карта подключена к "тарелке" с функциями DiSEqC. В этом случае вы можете выбрать одну из четырех комбинаций (положение/опция). Вы найдете информацию о том, как правильно задать параметры, в руководстве вашего мультиплексора DiSEqC.

LNB settings (Установки конвертора)

Транспондерные частоты обычных телевизионных спутников очень часто лежат в диапазоне частот от 10 ГГц и выше. Потери в коаксиальных кабелях при передаче СВЧ-сигналов очень велики, поэтому производится перенос диапазона в область более низких частот внутри LNB (Low Noise Block Converter – малошумящий блок-конвертор, иногда также называемый LNC – Low Noise Converter, малошумящий конвертор), так называемый Sat-MF (от 950 до 2150 МГц). Это входной диапазон частот цифровых спутниковых приемников; такой же входной диапазон и у DVB-карты.

LOF 1

LOF (Local Oscillator Frequency, частота локального осциллятора) – это множитель, входная частота конвертируется. DVB-карта использует это значение для отображения реальных входных частот во время поиска. Множитель LOF индицируется на самой строчке, соответствующей конвертору. Универсальные цифровые конверторы имеют две частоты сдвига, одна для нижнего диапазона (11 ГГц band) и одна для верхнего диапазона (12 ГГц). Переключение между этими диапазонами происходит посредством сигнала 22 кГц. LOF1 – это частота локального осциллятора для нижнего диапазона.

Switch

Определяет частоту переключения между нижним и верхним диапазонами для универсальных конверторов (посредством сигнала 22 кГц)

LOF 2

LOF 2 – частота локального осциллятора для верхнего диапазона См также LOF1.

LNB power supply (Питание конвертора)

Определяет, должно ли быть включено питание конвертора. Эта опция всегда должна быть выбрана.
