Карта PCI для приема спутникового вещания в формате DVB

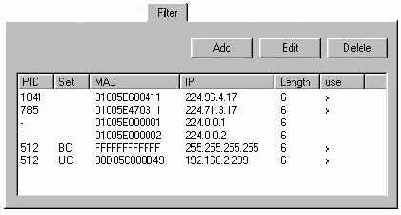

Закладка Filter


Закладка Filter используется для конфигурирования фильтров и отображения параметров фильтра. Управление фильтрами производится при помощи кнопок Add (Добавить), Edit (Редактировать) and Delete (Удалять). Изменение параметров для мультивещательного PID (Multicast PID) вступает в силу нажатия Apply.

PID (Packet-Identifier) (Пакет-идентификатор)

DVB-сигнал состоит из множества пакетных потоков. При помощи PID из этих потоков выбирается один. PID желаемого информационного сервиса DVB вы можете узнать у соответствующего сервис-провайдера.

Set (Установка)

Сигнализирует об установке фильтра (его использовании). Аббревиатуры имеют следующие значения: UC - Unicast Filter (фильтр для сообщений одному адресату); BC – Broadcast Filter (фильтр для широковещательных сообщений); MC - Multicast Filter (фильтр для сообщений нескольким адресатам, мультивещательных сообщений). Информационное приложение SkyStar1 позволяет установить фильтр только в том случае, если разрешено его использование (поле used) и введен правильный PID (поле PID).

MAC (Media Access Control) (Управление доступом к среде)

При помощи MAC-адреса поток пакетов, отобранный при помощи PID, проходит дальнейшую дифференциацию. Только пакеты с правильным адресом достигают сетевого уровня Windows. Информационные сервисы Multicast DVB позволяют вычислять MAC-адрес по IP-адресу. В этом случае достаточно ввести только IP-адрес.

IP (Internet Protocol)

IP-адрес не является обязательным для фильтрации, но он позволяет минимизировать усилия по присвоению фильтров клиентским приложениям и вводу адресов для мультивещательных фильтров.

Length (Длина)

Число байтов MAC-адреса, учитываемых при фильтровании (обычно 6, если 0, то отфильтровывается только PID).

use (использовать)

Сигнализирует о том, что фильтр должен использоваться.

Add (Добавить)

Диалоговое окно Filter Settings (Установки фильтров) открывается при нажатии кнопки Add или двойном щелчке на свободном пространстве в окне List of filters. Поля ввода уже содержат значения по умолчанию для нового фильтра. Измените их, где требуется. После нажатия OK фильтр добавляется в список фильтров. При нажатии Cancel все введенные данные теряются.

Edit (Редактировать)

Диалоговое окно Filter Settings (Установки фильтров) открывается при нажатии кнопки Edit или двойном нажатии на PID фильтра, параметры которого вы хотите изменить, в списке фильтров. Поля ввода содержат установки фильтра. Измените их, где требуется. После нажатия OK

установки фильтра изменяются. При нажатии Cancel все изменения не сохраняются.

Delete (Удалить)

Кнопка Delete убирает выбранный фильтр из списка доступных фильтров и удаляет все ассоциированные с ним параметры.
